Menggunakan Raymond Mill Kecil untuk Menggiling dan Merecycle Slag Flux Pengelasan

Pendahuluan

Lumpur fluks pengelasan, sebagai produk sampingan dari berbagai proses pengelasan, selama ini dianggap sebagai limbah industri. Namun, dengan kemajuan teknologi penggilingan dan meningkatnya kesadaran lingkungan, bahan ini telah berubah menjadi sumber daya yang berharga. Penggilingan dan pemrosesan lumpur fluks pengelasan yang tepat dapat menghasilkan serbuk halus yang cocok untuk berbagai aplikasi industri, sehingga berkontribusi pada prinsip-prinsip ekonomi sirkular. Mill Raymond berukuran kecil, terutama jenis roller pendulum yang modern, telah menjadi peralatan ideal untuk proses daur ulang ini karena efisiensi, presisi, dan kemampuan beradaptasi dengan operasi skala kecil hingga menengah.

Karakteristik Slag Flux untuk Pengelasan

Komposisi ampas flux pada proses pengecoran sangat bervariasi tergantung pada proses pengecoran dan bahan-bahan yang digunakan. Umumnya, ampas flux mengandung oksida logam, silikat, fluorida, serta berbagai unsur paduan. Bahan ini menunjukkan beberapa karakteristik yang menantang dalam proses penggilingan.

  • Kekerasan yang Berubah-ubah:Kekerasan slag dapat bervariasi dari yang relatif lembut hingga sangat abrasif, tergantung pada proses pemijatan dan bahan dasarnya.
  • Sensitivitas terhadap kelembapan:Sebagian slag fluks bersifat higroskopis, sehingga memerlukan pengeringan terlebih dahulu sebelum digiling.
  • Komposisi yang Rumit:Kehadiran beberapa fase mineral dengan karakteristik kehalusan yang berbeda
  • Risiko Kontaminasi:Potensi keberadaan partikel logam yang dapat merusak peralatan penggilingan

Memahami sifat-sifat ini sangat penting untuk memilih peralatan penggilingan yang sesuai dan menetapkan parameter pengolahan yang optimal.

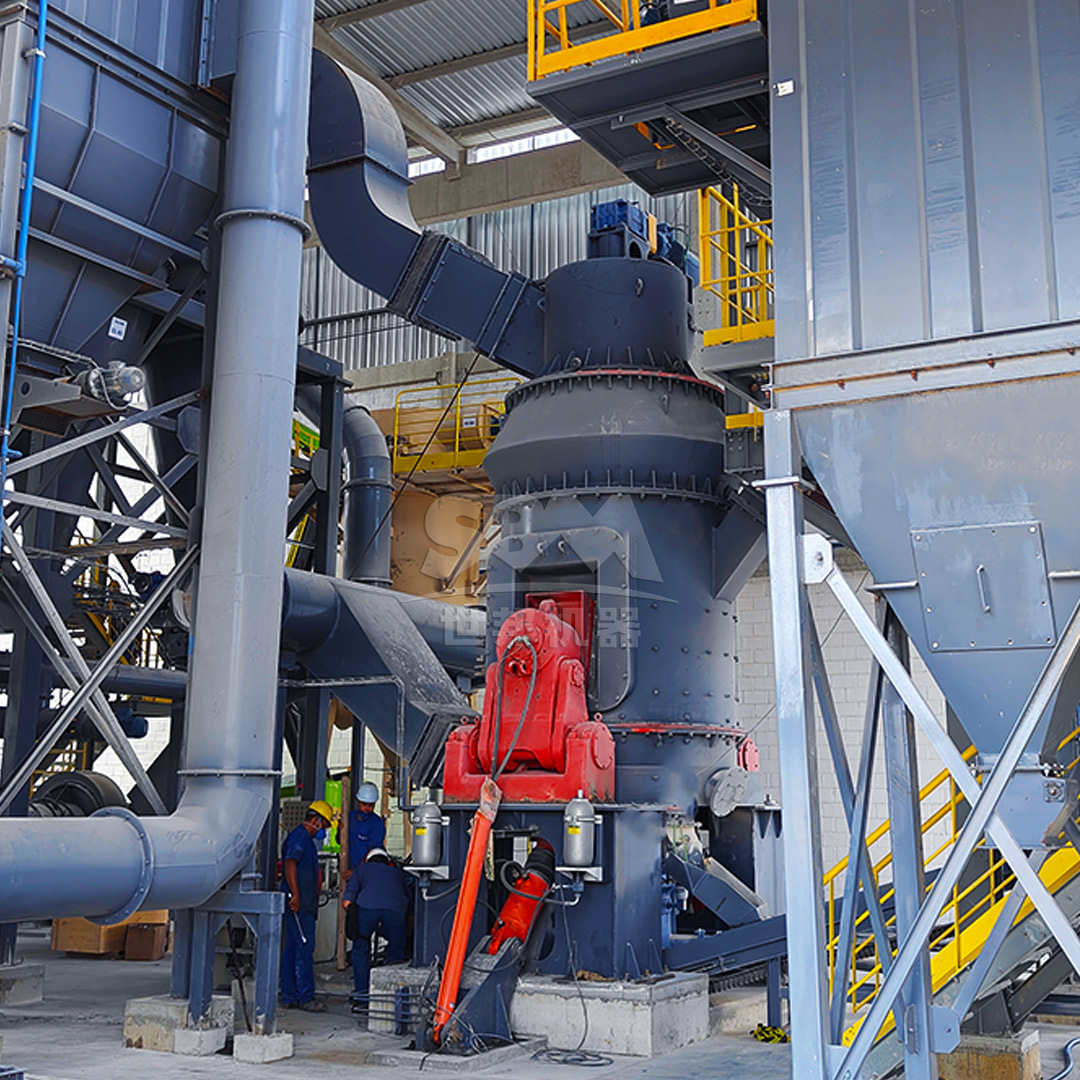

Collection of welding flux slag from industrial processes

Persyaratan Penggilingan untuk Escoria Fluks Pengelasan

Pemanfaatan kembali sisa flux las yang berhasil bergantung pada pencapaian distribusi ukuran partikel dan tingkat keaslian yang spesifik. Setiap aplikasi membutuhkan spesifikasi yang berbeda.

Rentang Ukuran Partikel Sasaran

Aplikasi Ketajaman Sasaran (Target Fineness) Persyaratan Khusus
Bahan Bangunan Mesh 100-325 Gradiasi yang konsisten, kandungan kelembapan rendah
Aplikasi Abrasif 80-200 mesh Partikel dengan kekerasan tinggi, berbentuk sudut
Pengolahan Kimia 325-800 mesh Kehadiran zat yang sangat murni, dengan komposisi kimia yang terkontrol.
Kegunaan dalam bidang metalurgi Mesh 200-400 Kandungan oksida spesifik yang tinggi, tingkat kontaminasi yang rendah

Pertimbangan Kualitas

Selain ukuran partikel, beberapa parameter kualitas juga harus dikendalikan selama proses penggilingan:

  • Kontrol Kontaminasi:Mencegah kontaminasi besi akibat media penggilingan
  • Manajemen Suhu:Menghindari degradasi termal dari komponen slag
  • Kandungan Kelembapan:Mengekalkan tingkat kelembapan yang tepat untuk aplikasi tertentu
  • Bentuk Partikel:Mengendalikan morfologi partikel untuk mendapatkan kinerja optimal dalam aplikasi akhir (end-use applications)

Teknologi Raymond Mill Kecil untuk Penggilingan Slag

Mesin Raymond kecil, khususnya mesin gerobak ayun (pendulum roller mills) yang modern, menawarkan beberapa keunggulan dalam proses pengolahan slag fluks pengelem. Sistem-sistem ini menggabungkan prinsip penggilingan tradisional dengan kemajuan teknologi terkini untuk menghasilkan operasi yang efisien, presisi, dan andal.

Prinsip Kerja

Operasi dasarnya melibatkan cincin penggiling yang berputar dan roler penggiling yang terpasang pegas. Bahan dimasukkan ke zona penggilingan, di mana bahan tersebut dihancurkan di antara roler dan cincin penggiling. Bahan yang telah digiling kemudian dibawa oleh aliran udara ke alat pengklasifikasi, di mana partikel-partikel yang berukuran besar dipisahkan dan dikembalikan untuk digiling lagi.

Diagram showing working principle of Raymond mill for slag grinding

Fitur Teknologi Utama

Mesin Raymond kecil modern memiliki beberapa fitur penting yang menjadikannya sangat cocok untuk pemrosesan slag fluks pelindung las:

  • Tekanan Penggilingan yang Dapat Disesuaikan:Sistem musim semi yang secara otomatis mengimbangi kerusakan pada roller (roler) dan ring (cincin)
  • Klasifikasi Presisi (Precision Classification):Klasifier berkinerja tinggi untuk pengendalian ukuran partikel yang akurat
  • Ketahanan terhadap aus:Komponen penggilingan paduan khusus untuk memperpanjang masa pakai, terbuat dari bahan abrasif
  • Manajemen Termal:Sistem udara terpadu untuk pengendalian suhu selama proses penggilingan

Peralatan yang Disarankan: Giling Trapezium Seri MTW

Untuk aplikasi penggilingan slag flux dalam proses pengeleman yang memerlukan bubuk dengan ukuran sedang hingga halus (30-325 mesh), produk kami…Giling Trapezium Seri MTWIni mewakili solusi yang optimal. Sistem penggilingan canggih ini menggabungkan teknologi Eropa dengan peningkatan desain yang praktis, khusus dirancang untuk bahan abrasif seperti slag peleburan.

Keunggulan Teknis untuk Pengolahan Slag

  • Desain Alat Penggali Anti-Lusuh:Blade sekop yang terintegrasi dapat mengurangi biaya pemeliharaan dan memperpanjang masa pakai saat memproses slag pengelasan yang bersifat abrasif.
  • Optimisasi Saluran Udara Berbentuk Lengkung:Mengurangi kehilangan energi akibat aliran udara dan meningkatkan efisiensi transmisi, yang sangat penting untuk menjaga kualitas serbuk slag yang konsisten.
  • Transmisi Roda Gigi Miring Terintegrasi:Mencapai efisiensi transmisi sebesar 98% dengan desain yang kompak, sehingga mengurangi biaya pemasangan.
  • Struktur Voluta yang Tahan Terhadap Penggunaan:Desain tanpa hambatan meningkatkan efisiensi pengelolaan udara dan mengurangi biaya perawatan hingga 30%.

Spesifikasi Model

Seri MTW menawarkan berbagai konfigurasi untuk memenuhi kebutuhan produksi yang spesifik:

Model Kapasitas Pengolahan Daya Motor Utama Ukuran Pakan Kualitas Akhir
MTW110 3-9 ton/jam 55 kW <30 mm 10-325 mesh
MTW138Z 6-17 ton/jam 90 kW <35 mm Jaringan 10-325 mesh
MTW175G 9,5–25 ton/jam 160 kW <40 mm 10-325 mesh
MTW215G 15–45 ton/jam 280 kW <50 mm 10-325 mesh

Solusi Penggilingan Ultra-Fine: SCM Ultrafine Mill

Untuk aplikasi yang memerlukan serbuk slag pengelasan yang sangat halus (berpori 325–2500), produk kami…Giling Ultrafine SCMMenawarkan kinerja yang luar biasa. Sistem ini dirancang khusus untuk menghasilkan serbuk halus bernilai tinggi dari berbagai produk sampingan industri.

Keunggulan Teknis

  • Efisiensi Tinggi dan Hemat Energi:Dengan kapasitas dua kali lebih besar dibandingkan ball mill, konsumsi energinya lebih rendah hingga 30%. Sistem ini dilengkapi dengan kontrol cerdas yang memberikan umpan balik otomatis mengenai tingkat kehalusan produk.
  • Klasifikasi Tingkat Tinggi (High-Precision Classification):Klasifier turbin vertikal memastikan pemisahan ukuran partikel yang akurat tanpa kontaminasi serbuk kasar.
  • Desain yang Tahan Lama:Rol pengguna bahan khusus dan cincin pengasah mampu memperpanjang masa pakai mesin penggiling hingga beberapa kali lipat dibandingkan dengan mesin penggiling konvensional.
  • Kompatibilitas Lingkungan:Efisiensi pengumpulan debu menggunakan sistem Pulse melebihi standar internasional, dengan tingkat kebisingan ≤75 dB.

Manfaat Khusus Aplikasi untuk Limbah Penyambungan (Welding Slag)

Scm Ultrafine Mill menawarkan keunggulan khusus untuk aplikasi slag pengelasan bernilai tinggi:

  • Produk Ultra-fine yang Konsisten:Menghasilkan serbuk dengan ukuran partikel D97 ≤ 5μm untuk aplikasi khusus.
  • Kontaminasi Minimum:Ruang penggilingan sekrup tanpa bearing (berbasar) memastikan operasi yang stabil dan kebersihan produk yang tinggi.
  • Operasi yang Fleksibel:Rentang luas parameter yang dapat disesuaikan untuk berbagai jenis slag dan persyaratan produk

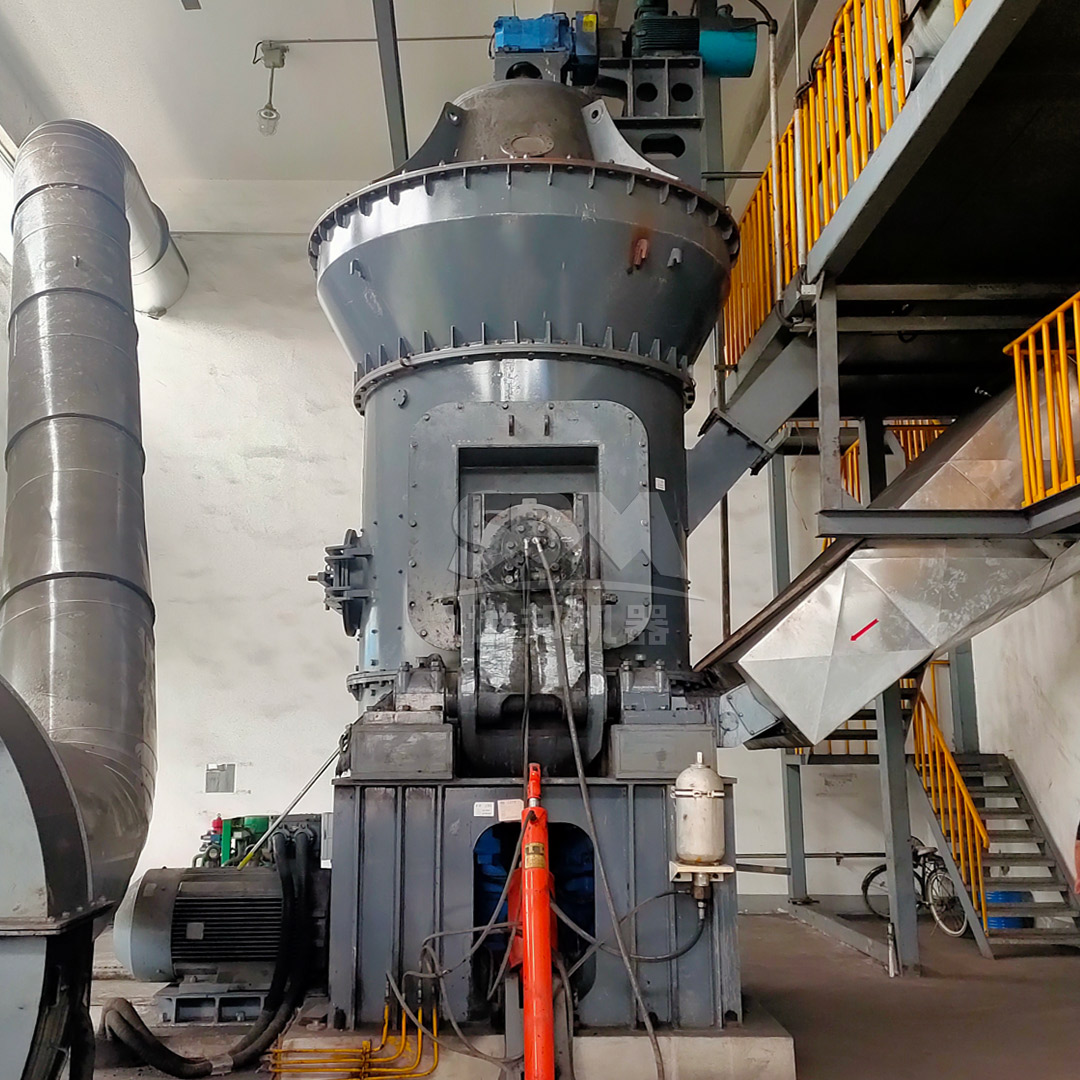

SCM Ultrafine Mill in operation processing welding flux slag

Desain Sistem Pemrosesan untuk Slag Flux Pengelasan

Sistem daur ulang scrap fluks pengelasan yang lengkap mencakup beberapa tahap, di luar operasi penggilingan inti fluks tersebut. Desain sistem yang tepat dapat menjamin efisiensi yang optimal dan kualitas produk yang baik.

Persyaratan Praprosesing

Sebelum digiling, slag hasil penyolderan biasanya memerlukan beberapa langkah persiapan:

  • Pemisahan Logam:Penghilangan inklusi logam menggunakan separator magnetik
  • Crushing:Pengurangan ukuran potongan slag yang besar menjadi ukuran yang sesuai untuk digunakan sebagai bahan masukan ke dalam mesin penggiling.
  • Pengeringan:Pengurangan kelembapan hingga tingkat optimal untuk meningkatkan efisiensi proses penggilingan
  • Penyimpanan dan Pemberian Makan:Pemasukan bahan yang konsisten dan terkontrol ke dalam sistem penggilingan

Pemrosesan Pasca-Gilingan

Setelah proses penggilingan, mungkin diperlukan pemrosesan tambahan tergantung pada aplikasinya:

  • Klasifikasi:Pemisahan lebih lanjut menjadi fraksi ukuran partikel tertentu
  • Modifikasi Permukaan:Perlakuan kimia untuk meningkatkan sifat-sifat tertentu guna aplikasi khusus
  • Kemasan:Kemasan yang tepat untuk menjaga kualitas produk selama penyimpanan dan pengiriman
  • Pengendalian Kualitas:Uji yang komprehensif untuk memastikan produk memenuhi spesifikasi yang ditentukan.

Manfaat Ekonomi dan Lingkungan

Daur ulang slag fluks pengelasan dengan menggunakan mesin Raymond kecil menawarkan keunggulan yang signifikan, baik dari segi ekonomi maupun lingkungan.

Keunggulan Ekonomi

  • Biaya Pengurangan Limbah:Penghapusan atau pengurangan biaya pengolahan lahan pembuangan sampah (landfill) serta biaya transportasi yang terkait dengannya
  • Pembangunan Pendapatan:Penjualan serbuk slag yang telah diolah ke berbagai industri
  • Penghematan Bahan BakuPenggantian bahan mentah dengan produk slag daur ulang
  • Efisiensi Energi:Konsumsi energi yang lebih rendah dibandingkan dengan proses produksi bahan-bahan setara dari sumber daya mentah

Manfaat Lingkungan

  • Konservasi Sumber Daya:Pengurangan ekstraksi sumber daya alam untuk keperluan industri
  • Pengurangan Tempat Pembuangan Akhir:Volume limbah industri yang perlu dibuang telah berkurang.
  • Pengurangan Jejak Karbon:Emisi gas rumah kaca yang lebih rendah dibandingkan dengan produksi bahan konvensional
  • Praktik Berkelanjutan:Kontribusi terhadap prinsip-prinsip ekonomi sirkuler dan tujuan keberlanjutan perusahaan

Studi Kasus: Implementasi yang Berhasil

Sebuah perusahaan manufaktur logam berukuran menengah telah mengimplementasikan mesin penghancur berbentuk trapesium bertipe MTW175G untuk memproses ampas flux yang dihasilkan dari proses pengecatan. Sebelumnya, perusahaan tersebut harus membayar biaya pembuangan ampas tersebut; kini mereka mampu memproduksi sekitar 18 ton bubuk ampas setiap bulan, yang dapat digunakan untuk berbagai keperluan.

  • Kelas Konstruksi:12 ton per bulan dengan diameter mesh 100–200, digunakan untuk menggantikan semen
  • Kelas Abrasi:4 ton per bulan, dengan mesh berukuran 80–120, untuk media peledak
  • Grade Khusus:2 ton per bulan dengan ukuran mesh 325-400, untuk aplikasi kimia

Sistem tersebut berhasil mengembalikan modalnya dalam waktu kurang dari dua tahun, melalui pengurangan biaya pembuangan dan pendapatan dari penjualan produk.

Pertimbangan Operasional dan Praktik Terbaik

Pengoperasian mesin Raymond kecil yang sukses untuk mengolah sisa slag flux pada proses pengekoran memerlukan perhatian terhadap beberapa faktor operasional:

Protokol Pemeliharaan

  • Pemantauan Kondisi Komponen yang Digunakan:Pemeriksaan rutin terhadap elemen penggilingan dan penggantian yang tepat waktu sangat penting.
  • Sistem Pelumasan:Pemeliharaan yang tepat terhadap sistem pelumasan untuk komponen-komponen kritis
  • Pemeliharaan Klasifier:Memastikan komponen-komponen klasifikasi tetap sesuai dengan spesifikasi guna menjaga kualitas produk yang konsisten.
  • Pemeliharaan Pencegahan (Preventive Maintenance):Pemeliharaan terjadwal untuk mencegah waktu henti yang tidak terduga

Optimisasi Proses

  • Pengendalian Kecepatan Pembehan (Feed Rate Control):Mempertahankan laju pemberian bahan makan (feed rate) yang optimal untuk berbagai jenis slag dan kandungan kelembapan yang berbeda
  • Manajemen Aliran Udara:Penyesuaian aliran udara yang tepat untuk klasifikasi dan pengumpulan produk yang efisien
  • Kontrol Suhu:Memonitoring dan mengontrol suhu proses penggilingan untuk mencegah degradasi produk
  • Pemantauan Kualitas:Analisis ukuran partikel secara teratur untuk mempertahankan spesifikasi produk

Tren dan perkembangan di masa depan

Bidang daur ulang slag flux untuk proses pengecatan terus berkembang, dengan berbagai inovasi yang menjanjikan:

  • Sistem Kontrol Canggih:Integrasi AI (kecerdasan buatan) dan machine learning (pembelajaran mesin) untuk optimalisasi proses secara real-time
  • Sistem Penggilingan Hibrida:Kombinasi berbagai teknologi penggilingan untuk meningkatkan efisiensi
  • Aplikasi Khusus:Pengembangan aplikasi baru untuk serbuk slag dalam industri-industri yang sedang berkembang
  • Integrasi Ekonomi Sirkular:Integrasi yang lebih erat antara proses daur ulang slag dengan proses manufaktur secara keseluruhan

Kesimpulan

Pemanfaatan mesin Raymond berukuran kecil untuk menggiling dan mendaur ulang slag fluks pelatihan merupakan pendekatan yang secara teknis layak dan secara ekonomi menarik dalam mendaur ulang limbah industri. Peralatan penggilingan modern, seperti Mesin Trapezium Seri MTW dan Mesin Ultrafine SCM kami, menyediakan presisi, efisiensi, dan keandalan yang diperlukan untuk mengubah slag pelatihan dari masalah pembuangan menjadi sumber daya yang berharga. Seiring dengan semakin ketatnya peraturan lingkungan dan semakin pentingnya efisiensi penggunaan sumber daya, penerapan teknologi semacam ini akan terus meningkat, berkontribusi pada praktik industri yang lebih berkelanjutan di seluruh dunia.

Perusahaan yang mempertimbangkan daur ulang slag fluks pengelasan harus secara cermat menilai karakteristik slag tertentu, persyaratan produk, dan kemampuan operasional mereka saat memilih peralatan penggilingan. Dengan desain dan operasi sistem yang tepat, manfaat ekonomi dan lingkungan yang signifikan dapat dicapai, mengubah biaya manajemen limbah menjadi peluang pendapatan sekaligus mendukung tujuan keberlanjutan.
