Konfigurasi Mill Penggilingan Tambang Fosfor: Peralatan Kunci & Aliran Proses

Pendahuluan

Bijih fosfor, bahan baku penting untuk pupuk dan bahan kimia industri, memerlukan proses penggilingan yang presisi agar fosfor dapat dilepaskan dan bereaksi secara optimal. Proses penggilingan secara langsung mempengaruhi efisiensi proses selanjutnya, kualitas produk, dan biaya operasional. Artikel ini membahas konfigurasi peralatan dan aliran proses penggilingan bijih fosfor, menyoroti pertimbangan teknis yang penting, serta merekomendasikan solusi penggilingan berkinerja tinggi.

Karakteristik Batuan Fosfor dan Tantangan dalam Proses Penggilingan

Penghasilan bijih fosfor umumnya mengandung mineral apatit dengan tingkat kekerasan (skala Mohs 5–5,5) dan daya abrasi yang bervariasi. Proses penggilingan perlu mengatasi beberapa tantangan:

  • Variable Feed SizeBahan tambang mentah yang kami hasilkan dapat berkisar dari partikel halus hingga gumpalan besar (<50 mm).
  • Persyaratan Ketelitian TujuanSebagian besar aplikasi memerlukan mesh berukuran 80–400 (180–38μm) untuk penggunaan langsung atau proses kimia.
  • Sensitivitas terhadap kelembapanKehumidan permukaan dapat menyebabkan terjadinya aglomerasi dan mengurangi efisiensi proses penggilingan.
  • Kerusakan akibat gesekan (Abrasive Wear)Kandungan kuarsa yang tinggi di beberapa endapan mempercepat pemakaian peralatan.
  • Intensitas EnergiProses penggilingan biasanya mengonsumsi 30-50% dari total energi yang digunakan untuk pemrosesan.

Gambaran Umum Aliran Proses Penggilingan

Sistem penggilingan bijih fosfor yang lengkap terdiri dari beberapa tahap:

  1. Pemecahan PrimerPemecah jenis rahang atau pemecah putar menghancurkan bijih hingga ukuran kurang dari 100 mm.
  2. Penyimpanan MenengahKapasitas buffer memastikan pasokan bahan ke dalam mesin pengolahan berjalan secara terus-menerus.
  3. Pra-halusinasi(Opsional): Gilingan palu atau penghancur vertikal untuk pengurangan ukuran awal
  4. Penggilingan HalusPeralatan penggilingan inti untuk mencapai tingkat kehalusan yang diinginkan
  5. Klasifikasi: Alat pemisah udara atau penyaring untuk mengontrol ukuran produk
  6. Koleksi Produk: Siklon dan filter jenis baghouse untuk pemulihan serbuk
  7. Penyimpanan dan Pengemasan: Sistem silo dan pengemasan untuk produk jadi

Phosphorus ore grinding process flow diagram showing equipment sequence

Kriteria Pemilihan Peralatan Utama

Memilih peralatan penggilingan yang sesuai memerlukan penilaian terhadap berbagai faktor:

Persyaratan Kapasitas

Kebutuhan kapasitas (throughput) menentukan ukuran dan konfigurasi peralatan. Operasi skala kecil (<5 t/jam) mungkin memilih penggiling tipe pendulum, sedangkan pabrik berskala besar (>30 t/jam) umumnya menggunakan penggiling rol vertikal atau rangkaian penggiling bola.

Spesifikasi Kehalusan

Ketajaman produk menentukan pemilihan jenis mesin penggiling. Penggilingan kasar (45–100 mesh) dapat menggunakan peralatan yang lebih sederhana, sedangkan aplikasi untuk produk yang sangat halus (>325 mesh) memerlukan mesin penggiling khusus yang dilengkapi dengan sistem klasifikasi terintegrasi.

Kandungan Kekeringan

Sistem penggilingan kering memerlukan kadar kelembapan bijih di bawah 5%. Jika kadar kelembapan lebih tinggi, maka diperlukan sistem pengeringan atau metode penggilingan basah sebagai alternatif.

Ketahanan terhadap gesekan

Bahan galian yang bersifat abrasif memerlukan mesin pengolahan yang dilengkapi dengan perlindungan terhadap keausan yang luar biasa, baik melalui paduan logam yang tahan aus maupun komponen pengganti yang dapat diganti apabila mengalami keausan.

Efisiensi Energi

Peralatan penggilingan modern seharusnya dapat mengurangi konsumsi energi spesifik melalui mekanisme penggilingan yang telah dioptimalkan dan sistem kontrol cerdas.

Peralatan Penggilingan yang Disarankan

Untuk penggilingan sedang hingga halus (45-325 mesh)

TheGiling Trapezium Seri MTWMewakili solusi yang sangat baik untuk penggilingan bijih fosfor dalam kisaran kehalusan menengah. Keunggulan teknisnya meliputi:

  • Desain sekop anti-wearLilin sekop yang tergabung mengurangi biaya perawatan.
  • Optimisasi saluran udara berbentuk lengkungMengurangi kerugian energi aliran udara dengan efisiensi transmisi sebesar 98%
  • Transmisi gigi miring terintegrasiMenghemat ruang dan biaya pemasangan.
  • Struktur volute yang tahan terhadap gesekanBiaya pemeliharaan berkurang sebesar 30%.

Dengan kapasitas antara 3 hingga 45 ton/jam dan kemampuan untuk memproses bahan dengan ukuran hingga 50 mm, mesin penghancur MTW menawarkan fleksibilitas yang luar biasa untuk aplikasi bijih fosfor. Prinsip kerja mesin ini melibatkan motor utama yang menggerakkan roda penghancur untuk berputar mengelilingi sumbu tengah, sekaligus memutar sendiri, sehingga menciptakan gaya sentrifugal. Alat pengalir bahan (shovel) memasukkan material ke dalam ruang di antara roda penghancur dan cincin penghancur, membentuk lapisan material yang kemudian dihancurkan secara efisien melalui proses ekstrusi.

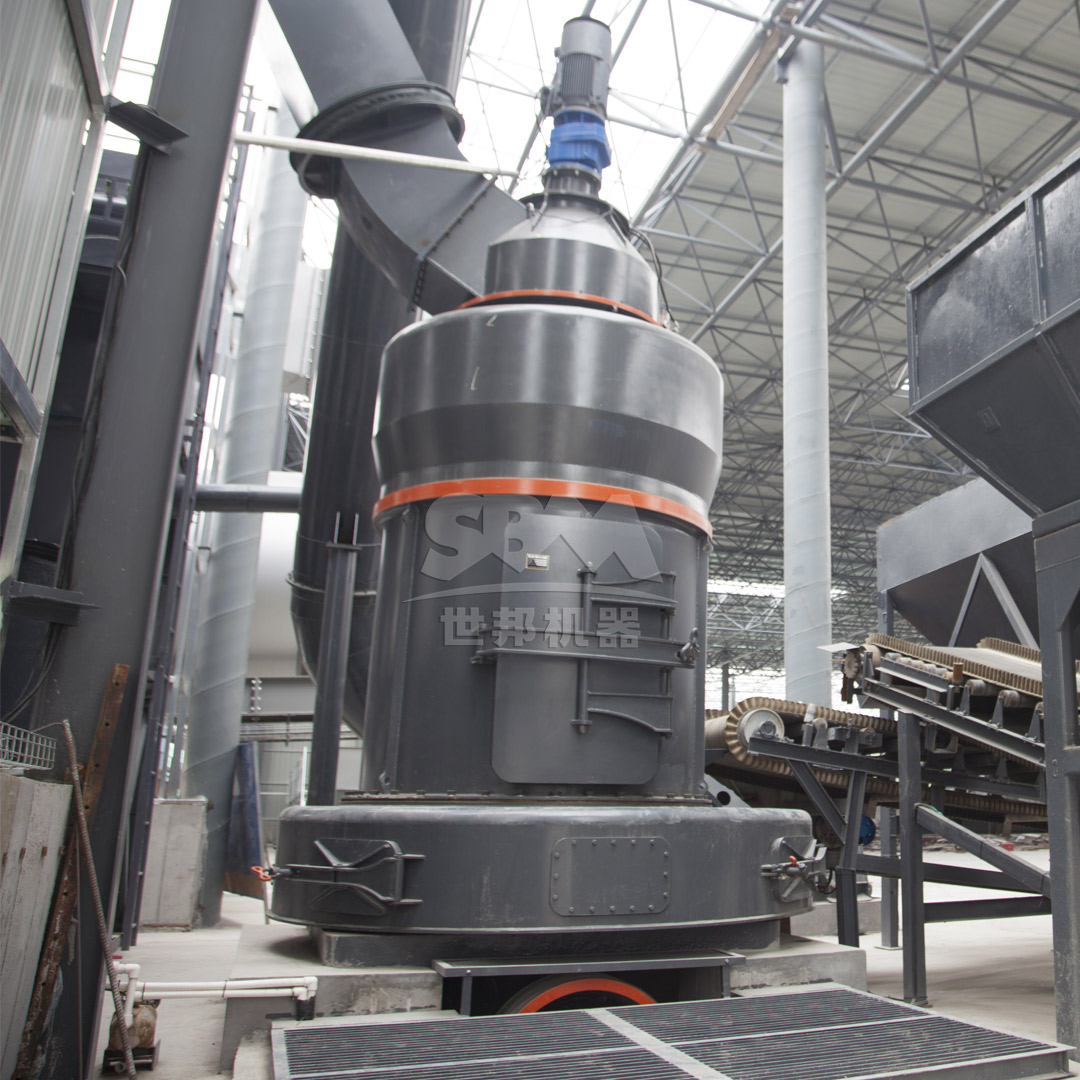

MTW Series Trapezium Mill operational diagram showing grinding mechanism

Untuk Penggilingan Ultra-Fin (325-2500 mesh)

Ketika diperlukan bubuk fosfor ultra-fine (fosfor dengan butiran sangat halus), maka…Giling Ultrafine SCMMenghasilkan kinerja yang luar biasa dengan keunggulan-keunggulan berikut:

  • Efisiensi yang tinggi dan penghematan energiKapasitasnya 2 kali lebih besar dibandingkan dengan penggiling jet, dengan konsumsi energi yang 30% lebih rendah.
  • Klasifikasi berpresisi tinggiKlasifikator turbin vertikal menjamin pemisahan ukuran partikel yang presisi.
  • Desain yang tahan lamaRoller bahan khusus dan cincin pengasah dapat memperpanjang masa pakai beberapa kali lipat.
  • Pelindungan lingkunganKoleksi debu menggunakan sistem pulsasi ini melebihi standar internasional, dengan tingkat kebisingan ≤75 dB.

Seri SCM mampu menangani ukuran bahan baku hingga 20 mm dan menghasilkan serbuk dengan ukuran mesh antara 325 hingga 2500 (D97 ≤ 5 μm), dengan kapasitas produksi berkisar antara 0,5 hingga 25 ton/jam, tergantung pada modelnya. Prinsip kerjanya melibatkan motor utama yang menggerakkan tiga lapisan cincin penggiling sehingga berputar; bahan baku disebarkan ke jalur penggilingan oleh gaya sentrifugal. Setelah proses pemadatan dan penghancuran dengan rol, bahan tersebut mengalami proses penggilingan bertahap. Serbuk hasil penggilingan akhirnya dikumpulkan oleh kolektor siklon dan sistem pembersihan debu berbasis puls.

Konfigurasi Peralatan Tambahan

Sistem penggilingan yang lengkap memerlukan peralatan pendukung untuk mendapatkan kinerja yang optimal:

Pengumpan (Feeders)

Feeder elekromagnetik atau vibratif memastikan pasokan bahan yang konsisten untuk menjaga stabilitas proses penggilingan.

Klasifier

Klasifier dinamis yang terintegrasi dengan mill penggilingan atau pemisah udara yang berdiri sendiri memberikan kontrol ukuran partikel yang presisi.

Sistem Pengumpulan Debu

Baghouse jenis Pulse Jet dengan efisiensi lebih dari 99,9% memastikan kepatuhan terhadap peraturan lingkungan dan pemulihan produk.

Pengelolaan Bahan (Material Handling)

Elevator berbentuk ember, konveyor berbentuk spiral, dan sistem pneumatik digunakan untuk mengangkut material antar tahap proses.

Sistem Kontrol

Otomasi berbasis PLC memantau dan menyesuaikan parameter operasi untuk memastikan kualitas produk yang konsisten.

Strategi Optimalisasi Proses

Mempaksimalkan efisiensi proses penggilingan memerlukan penerapan beberapa praktik terbaik:

Manajemen Beban Sirkulasi

Beban sirkulasi optimal (biasanya 150-250% untuk sistem tertutup) menjamin efisiensi klasifikasi yang tepat dan mencegah terjadinya penggilingan berlebihan.

Optimisasi Media Penggilingan

Ukuran media, komposisi, dan tingkat pengisian yang tepat sangat memengaruhi efisiensi penggilingan serta laju keausan.

Efisiensi Klasifikasi

Klasifikator berkinerja tinggi mengurangi konsumsi energi dengan meminimalkan proses penggilingan berlebihan pada bahan yang sudah memiliki ukuran tertentu.

Kontrol Kelembapan

Mempertahankan kelembapan bahan secara konsisten melalui proses pengeringan terlebih dahulu atau pencampuran akan menjamin kelancaran operasi mesin penggiling.

Modern grinding mill control system with PLC interface

Pertimbangan Terkait Pemeliharaan

Pemeliharaan yang benar dapat memperpanjang umur peralatan dan menjaga kinerjanya yang optimal:

Pemantauan Komponen Pakaian

Pemeriksaan rutin terhadap elemen penggilingan, pelapis, dan alat pemisah dapat mencegah terjadinya masa downtime yang tidak diantisipasi.

Sistem Pelumasan

Sistem pelumasan otomatis memastikan perlindungan yang tepat bagi komponen bearing dan gigi dalam lingkungan penggilingan yang keras.

Analisis Getaran

Pemantauan getaran terus-menerus dapat mendeteksi ketidakseimbangan, penyimpangan posisi, atau keausan komponen sebelum terjadi kerusakan.

Pemeliharaan Prediktif

Sensor dan analitik canggih memprediksi kebutuhan perawatan berdasarkan kondisi operasional aktual, bukan jadwal tetap.

Kesimpulan

Pengolahan bijih fosfor memerlukan pemilihan peralatan dan konfigurasi proses yang cermat untuk mencapai hasil ekonomi dan teknis yang optimal. Mill Trapezium Seri MTW memberikan solusi yang sangat baik untuk kebutuhan kehalusan standar, berkat kombinasi keefisienan tinggi, ketahanan, dan fleksibilitas operasional yang baik. Untuk aplikasi berskala ultra-fine, Mill Ultrafine Seri SCM menghasilkan kinerja yang luar biasa dengan kontrol ukuran partikel yang presisi dan konsumsi energi yang rendah. Pemilihan peralatan pendukung yang tepat, optimisasi proses, serta praktik pemeliharaan yang baik dapat menjamin operasi yang andal dan pengembalian investasi maksimal dalam fasilitas pengolahan bijih fosfor.
